LDTN型凝结水泵

您的当前位置: 首 页 >> 产品中心 >> LDTN型凝结水泵

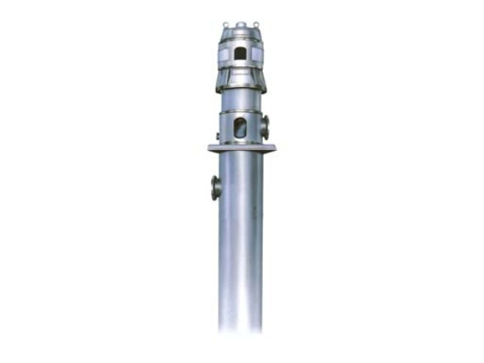

LDTN型凝结水泵

  • 所属分类:LDTN型凝结水泵

  • 点击次数:
  • 发布日期:2018/05/14
  • 在线询价
详细介绍

LDTN型凝结水泵

LDTN型凝结水泵概述

LDTN与LDTNA和LDTNB 型凝结水泵适用于输送火(核) 电厂凝汽器凝结水,也可用于NPSH或安装基面受限制的化工流程中输送物化性能类似水的介质。

性能范围

流量: Q=85~1940m*/h

扬程: H=48~360m

介质温度: t=常温~80C (特殊要求可达到120C )

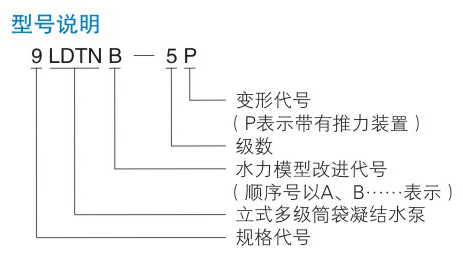

LDTN型凝结水泵型号说明

结构

LDTN、LDTNA和LDTNB 型泵为立式多级筒袋式结构,吸入与吐出接口分别位于泵筒体和吐出座上,二者可以做180、900 等多角度变位。叶轮为封闭式,首级叶轮单吸、双吸两种形式。

平衡轴向力形式有两种,一种由电机承受轴向力,一种由泵本身平衡轴向力。

轴承

泵内设有多处水润滑轴承,用以承受转子径向力。LDTN(A、B)一OP型泵上有一平衡鼓加一对向心推力球轴承来平衡轴向力,其它形式的泵电机上推力轴承承受轴向力。

联轴器

泵转子内部轴间用卡环式筒形联轴器联接,泵转子与电机轴联接方式有两种: 电机承受轴向力的,用法兰式刚性联轴器联接; 泵本身平衡轴向力的,用弹性联轴器联接。

轴封

轴封为软填料密封,也可按特殊订货设计成机械密封。

转向

俯视逆时针方向旋转。

辅助水系统

密封水: 轴封需要外供密封水,水质为凝结水,水量为0.3~0.5m*/h,水压为0.2~0.4MPa,水温不大于38%C。

冷却水: 水质为软化处理后工业水,水温不大于38C。泵轴承需要外供冷却水,水量为0.5m*/h,水压为0.3MPa。560kW以上的电机设有轴承冷却器,也需要外供冷却水,水量为8~ 12m'/h,水压为0.1~0.2MPa。

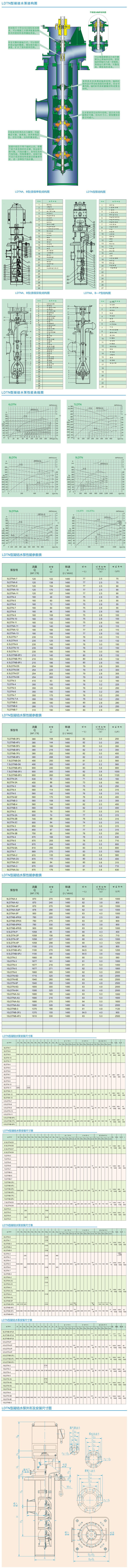

LDTN型凝结水泵结构参数
